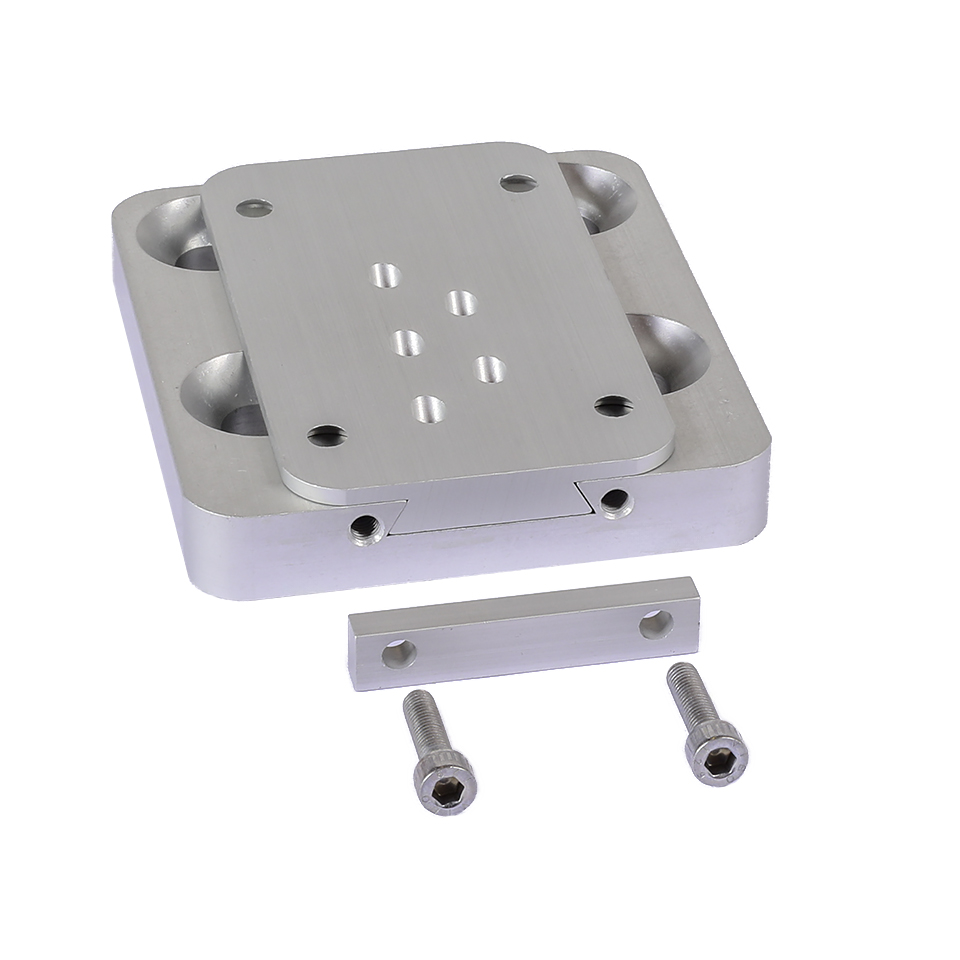

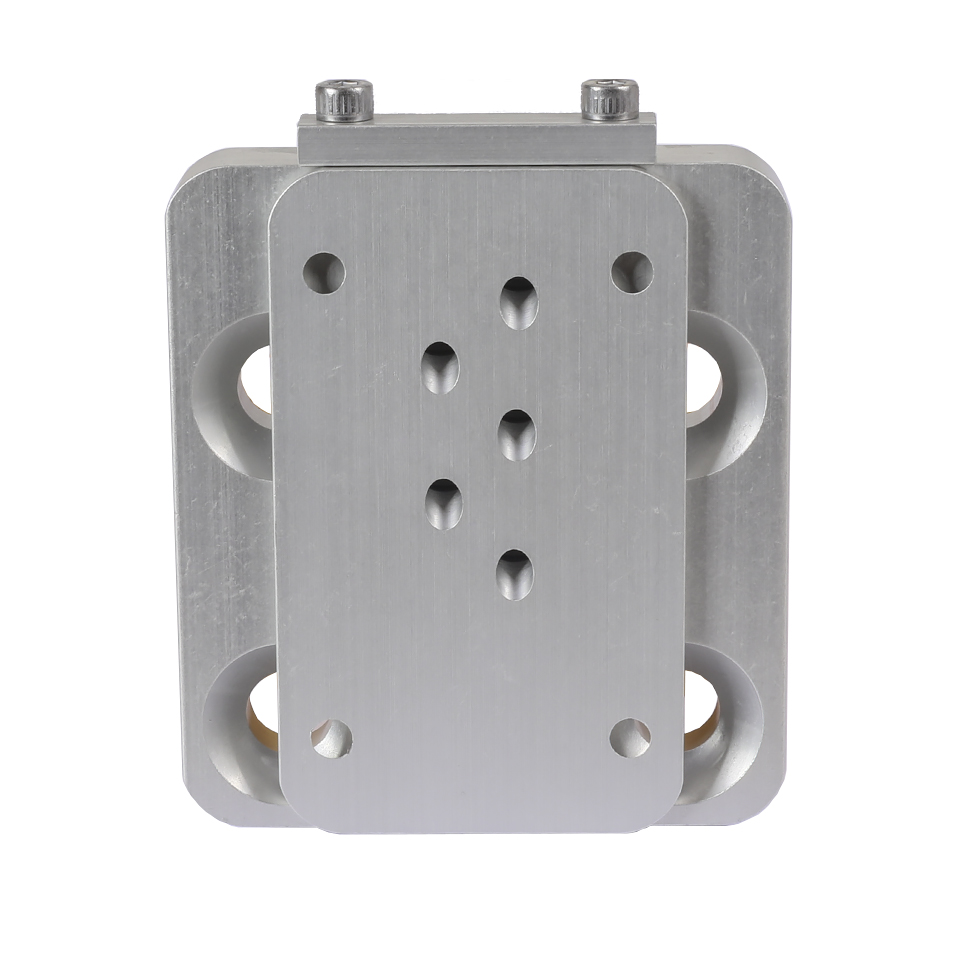

Łącznik konstrukcyjny HVP 60/90x100x18mm

Łącznik przeznaczony do wykonywania trwałych połączeń drewna z betonem lub stalą.

Do zastosowania w konstrukcjach, w których liczy się pewne przenoszenie obciążeń, stabilność montażu oraz precyzyjne osadzenie elementu drewnianego. System opiera się na części kotwionej do podłoża (beton, stal) oraz łączniku mocowanym do drewna, dzięki czemu pozwala wykonać solidne połączenie konstrukcyjne. Łącznik posiada blokadę, która zapewnia stabilność całej konstrukcji.

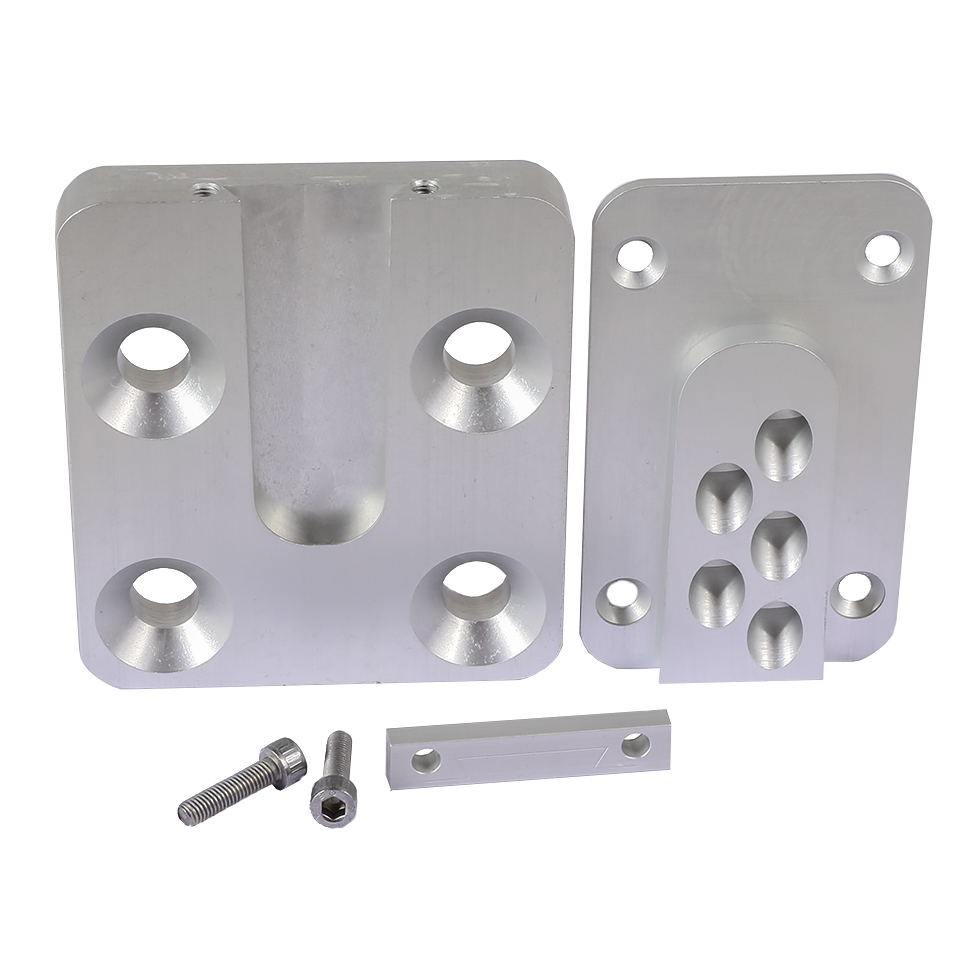

Wymiary elementów łącznika

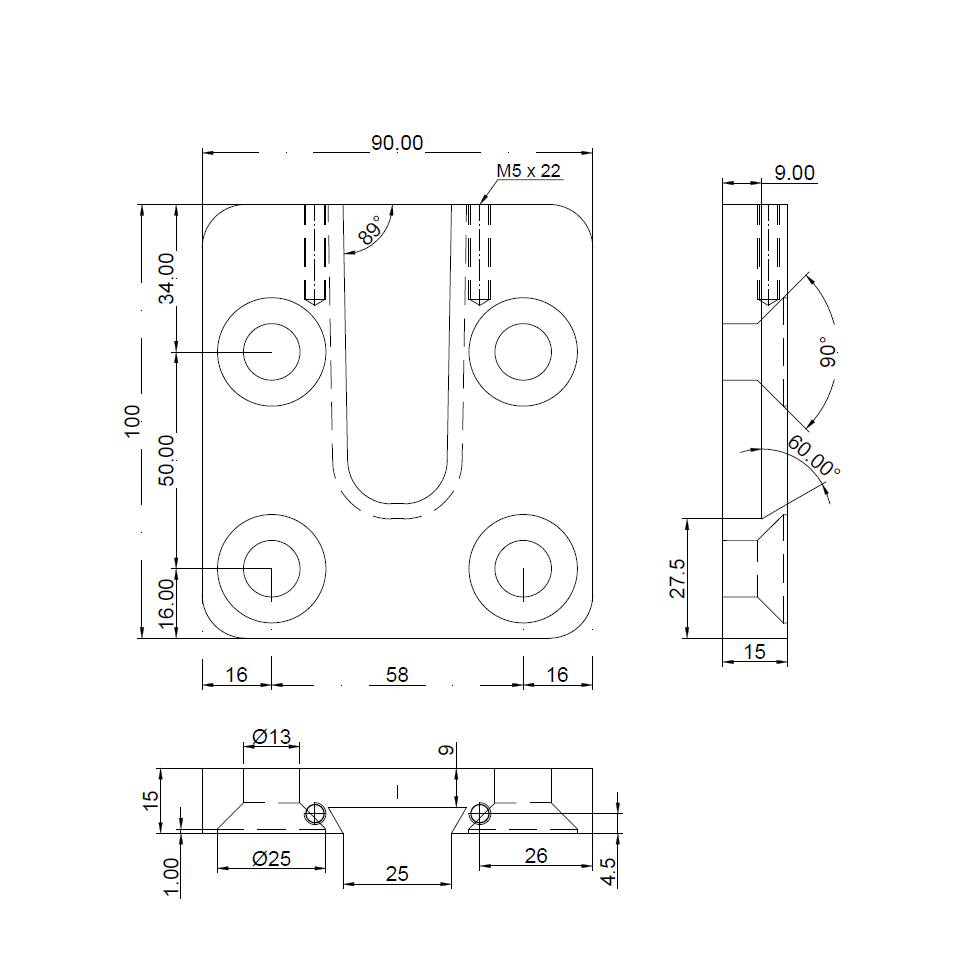

Część kotwiona do podłoża:

• szerokość: 90 mm
• wysokość: 100 mm
• grubość: 15 mm
• otwory: 4x13 mm
• otwory do blokady: 2x5 mm (gwintowane)

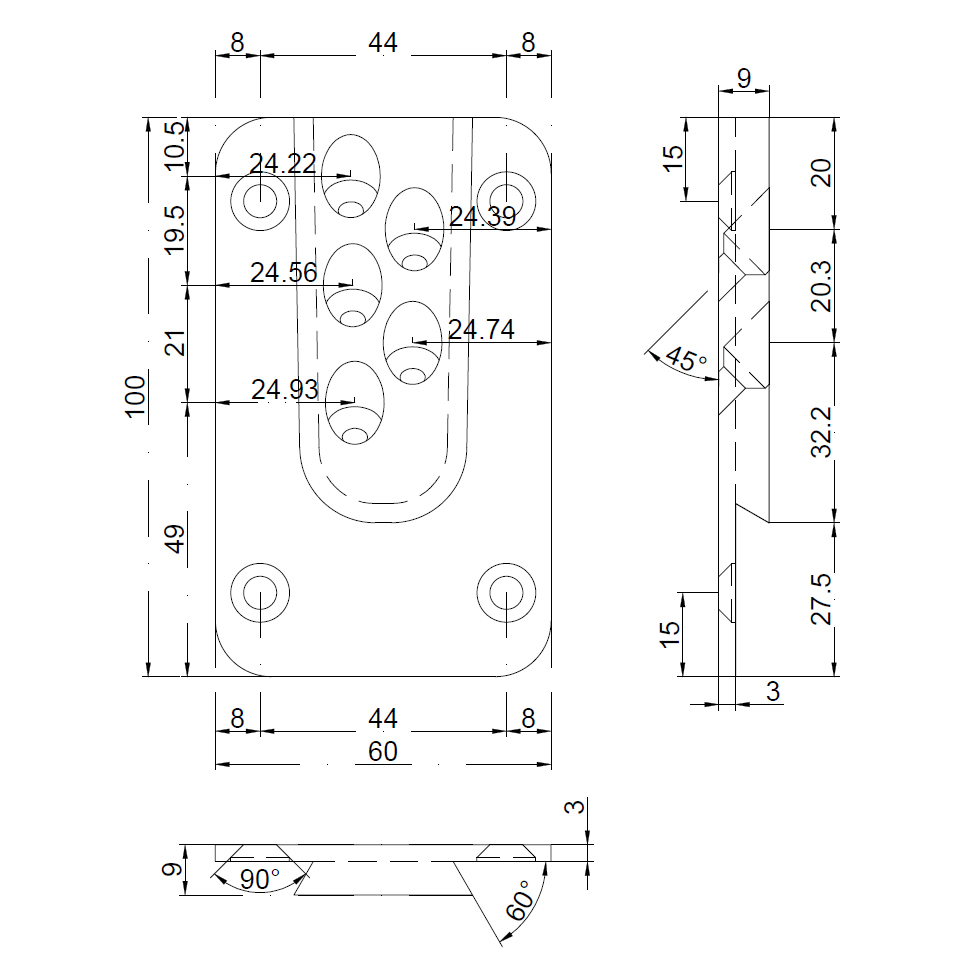

Część mocowana do drewna:

• szerokość: 60 mm
• wysokość: 100 mm
• grubość: 3 mm
• otwory: 4x6 mm (proste), 5x6mm (skośne)

Element blokujący:

• szerokość: 10 mm
• długość: 51 mm
• grubość: 6 mm
• otwory: 2x5 mm (dwie śruby w zestawie)

Montaż łącznika konstrukcyjnego HVP 60/90x100x18mm
