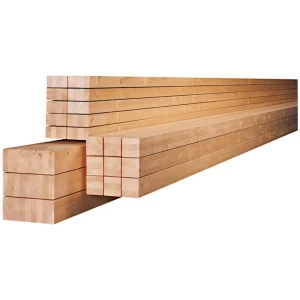

Drewno klejone BSH to belki konstrukcyjne z drewna świerkowego klejonego warstwowo z lameli o grubości 40 mm, w klasie wytrzymałości GL24h, suszone do wilgotności 12% ±3%. W ofercie są przekroje od 60x120 do 240x360 mm w standardowej długości 12 m, w jakości wizualnej SI i przemysłowej NSI.
Podane ceny są cenami brutto, detalicznymi za 1 sztukę.
Drewno klejone BSH – budowa i parametry

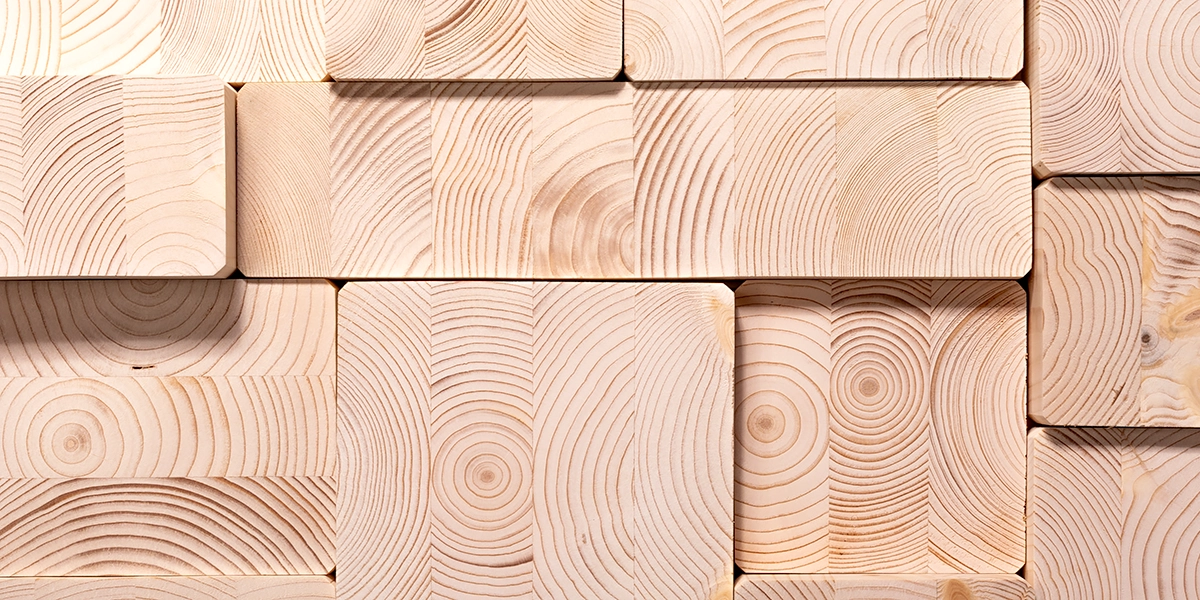

BSH (niem. Brettschichtholz, ang. glued laminated timber) to drewno konstrukcyjne klejone warstwowo. Belka składa się z co najmniej trzech lameli – suszonych desek świerkowych o grubości 40 mm, łączonych po długości na mikrowczepy i sklejanych ze sobą płasko. Dzięki sortowaniu lameli i usunięciu największych wad drewna belka BSH ma wyższą i bardziej przewidywalną nośność niż drewno lite tego samego przekroju i mniej odkształca się podczas wysychania. Kategoria jest częścią działu Drewno konstrukcyjne.
- gatunek – świerk,
- klasa wytrzymałości – GL24h,
- wilgotność – 12% ±3%, co ogranicza skurcz i pękanie po zabudowie,
- obróbka – strugane i fazowane, belki SI dostarczane w folii,
- długość standardowa – 12 m (w produkcji 12,03 mb),
- jakość powierzchni – SI (wizualna) lub NSI (przemysłowa).

Belki BSH – wymiary i przekroje
Tabela pokazuje przekroje belek BSH – w wierszach wysokość, w kolumnach szerokość belki, wymiary w mm.
| wys. ↓ / szer. → | 60 | 80 | 100 | 120 | 140 | 160 | 200 | 240 |
|---|---|---|---|---|---|---|---|---|
| 100 | – | 1–12 m | 1–12 m | – | – | – | – | – |
| 120 | 1–12 m | 1–12 m | 1–12 m | 1–12 m | – | – | – | – |
| 140 | 1–12 m | 1–12 m | 1–12 m | – | 1–12 m | – | – | – |
| 160 | 1–12 m | 1–12 m | 1–12 m | 1–12 m | – | 1–12 m | – | – |
| 180 | 1–12 m | 1–12 m | – | – | – | – | – | – |
| 200 | 1–12 m | 1–12 m | 1–12 m | 1–12 m | 1–12 m | 1–12 m | 1–12 m | – |
| 240 | 1–12 m | 1–12 m | 1–12 m | 1–12 m | 1–12 m | 1–12 m | 1–12 m | 1–12 m |
| 280 | – | – | – | 1–12 m | 1–12 m | – | – | – |
| 320 | – | – | – | 1–12 m | 1–12 m | 1–12 m | 1–12 m | – |
| 360 | 1–12 m | – | – | – | – | 1–12 m | – | 1–12 m |
| 400 | – | – | – | – | – | – | 1–12 m | – |
1–12 m – przekrój w ofercie, długość odcinka od 1 do 12 m. Pole z kreską oznacza przekrój poza ofertą.
Aktualny stan magazynowy podajemy w karcie produktu. Nietypowe przekroje mogą być wykonane na zamówienie.
Oprócz belek 12 m w kategorii są gotowe odcinki o długości od ok. 2 do 11 m w wybranych przekrojach, w jakości SI i NSI, oraz pojedyncze belki 13 m i 13,5 m. Belki dłuższe niż 12 m wykonujemy na zamówienie. Belkę docinamy na długość podaną przez klienta, a do wyceny przyjmujemy pełne metry – na przykład odcinek 100x100x2500 mm jest liczony jak 100x100x3000 mm. Minimalna długość odcinka to 1 m. Cenę za 1 mb i 1 m³ podajemy w karcie każdej belki.
Jakość powierzchni BSH – SI i NSI
Klasa SI i NSI nie wpływa na nośność belki – obie mają klasę GL24h. Określa natomiast, jakie naturalne wady drewna są dopuszczalne na powierzchni. BSH SI wybiera się do konstrukcji, które pozostaną widoczne, BSH NSI – do konstrukcji zakrytych okładziną.
| Lp. | Kryterium (1) | Jakość przemysłowa – NSI (8) | Jakość wizualna – SI (9) |
|---|---|---|---|
| 1 | Zrośnięte sęki (2) (3) | Dopuszczalne | Dopuszczalne |
| 2 | Luźne i wypadnięte sęki (2) (3) | Dopuszczalne | Mniej niż 20 mm (4) dopuszczalne, więcej niż 20 mm (4) do naprawy w warsztacie |
| 3 | Przesyczenia żywicą (3) (5) | Dopuszczalne | Dopuszczalne do 5 mm szerokości |
| 4 | Naprawione sęki, uzupełnione niedokładności przy pomocy kołeczków (3) | Niewymagane | Dopuszczalne |
| 5 | Sęki i przesyczenia żywicą uzupełnione specjalnym wypełniaczem (3) | Niewymagane | Dopuszczalne (6) |
| 6 | Porażenie insektami (3) | Dopuszczalne tuneliki do 2 mm | Dopuszczalne otwory do 2 mm |
| 7 | Miękisz | Dopuszczalne | Dopuszczalne |
| 8 | Rysy skurczowe (3) (5) (7) | Bez ograniczenia | Do 4 mm |
| 9 | Przebarwienia w wyniku sinienia oraz czerwone/brązowe ślady po gwoździach (5) | Bez ograniczenia | Do 10% widocznej powierzchni całego elementu |
| 10 | Pleśń (5) | Niedopuszczalne | Niedopuszczalne |
| 11 | Zabrudzenia (5) | Dopuszczalne | Niedopuszczalne |
| 12 | Odstęp połączeń wczepowych | Bez ograniczenia | Bez ograniczenia |
| 13 | Powierzchnia | Wyrównana powierzchnia | Pociągnięcia po heblowaniu i fazowaniu dopuszczalne do 1 mm głębokości |
Objaśnienia:
(1) Odchylenia od wartości w liniach 2, 3, 6–9, 12 i 13 są tolerowane w zakresie: maksymalnie trzy odchylenia na 1 m² powierzchni widocznej dla jakości wizualnej, maksymalnie jedno odchylenie na 1 m² dla jakości ekskluzywnej.
(2) Dopuszczalna wielkość sęków wg DIN 4074.
(3) Bez ograniczenia liczebności.
(4) Pomiar średnicy sęku jak przy kantówkach wg DIN 4074-1:2003-06, p. 5.1.2.1.
(5) Stan na moment wysyłki.
(6) Wypełniacze z możliwością malowania powierzchni – na życzenie.
(7) Głębokość rysy, niezależnie od jakości powierzchni, może wynosić dla elementów bez zaplanowanego ścięcia do 1/6 szerokości elementu, a z zaplanowanym ścięciem do 1/8 szerokości z każdej strony.
(8) Wg VOB ATV DIN 18334 – do uzgodnienia osobno.
(9) Odpowiada wymaganiom VOB ATV DIN 18334; jeśli nie określono jakości powierzchni, standardowo dostarczana jest jakość wizualna.
Drewno klejone BSH – zastosowanie
- stropy i podciągi – belki stropowe i podciągi o dużych rozpiętościach, także pozostawione jako widoczny strop,
- dachy – płatwie, krokwie i jętki, zwłaszcza w dachach z widoczną konstrukcją,
- słupy – przekroje kwadratowe, np. 120x120, 140x140 i 160x160 mm,
- wiaty, carporty i zadaszenia tarasów – długie belki bez łączenia na długości,
- budownictwo szkieletowe – nadproża i elementy nośne ścian, najczęściej w jakości NSI.
Przekrój belki dobiera konstruktor na podstawie rozpiętości i obciążenia. Belka wyższa przenosi większe obciążenia na zginanie, dlatego na stropach i podciągach stosuje się przekroje prostokątne, np. 100x200 lub 120x240 mm, ustawione na wyższą krawędź.

Montaż i składowanie belek BSH
- składowanie – belki przechowuj poziomo, na równych przekładkach, pod zadaszeniem; belki SI zostaw w folii do czasu montażu,
- ochrona przed wodą i słońcem – zawilgocenie powoduje przebarwienia i rysy, a promieniowanie UV zmienia kolor drewna na niezabezpieczonych fragmentach,
- połączenia – do łączenia belek stosuje się łączniki do drewna klejonego i złącza ciesielskie, dobrane do przekroju i obciążenia,
- wykończenie – widoczne belki SI można pomalować lazurą lub olejem; wewnątrz budynku impregnacja zwykle nie jest potrzebna, natomiast belki na zewnątrz, także pod zadaszeniem, warto zabezpieczyć impregnatem lub lazurą.
FAQ – najczęściej zadawane pytania o drewno klejone BSH
Co oznacza klasa GL24h drewna klejonego?
GL to oznaczenie drewna klejonego warstwowo (ang. glued laminated timber). Liczba 24 to charakterystyczna wytrzymałość na zginanie w N/mm², czyli 24 MPa. Litera h oznacza przekrój jednorodny – wszystkie lamele w belce mają tę samą klasę wytrzymałości.
Czym różni się drewno BSH SI od BSH NSI?
Obie odmiany mają tę samą klasę wytrzymałości GL24h, różnią się wyglądem powierzchni. BSH SI (jakość wizualna) ma ograniczoną liczbę wad widocznych, np. rysy skurczowe do 4 mm, i jest przeznaczone do konstrukcji widocznych. BSH NSI (jakość przemysłowa) dopuszcza przebarwienia, rysy i przetarcia, dlatego stosuje się je w konstrukcjach zakrytych, np. w więźbach i ścianach szkieletowych.
Ile m³ ma belka BSH o długości 12 m?
Objętość belki to iloczyn wymiarów w metrach: szerokość x wysokość x długość. Belka BSH 100x200x12000 mm ma 0,1 m x 0,2 m x 12 m = 0,24 m³, belka 120x120x12000 mm – 0,173 m³, a belka 200x200x12000 mm – 0,48 m³. Cenę za 1 mb i 1 m³ podajemy w karcie każdej belki.
Czy można kupić krótszy odcinek belki BSH?
Tak. Belkę BSH docinamy na długość podaną przez klienta, a do wyceny przyjmujemy pełne metry – odcinek 100x100x2500 mm jest liczony jak 100x100x3000 mm. Minimalna długość odcinka to 1 m. W kategorii są też gotowe odcinki o długości od ok. 2 do 11 m oraz pojedyncze belki 13 i 13,5 m. Inne przekroje i długości powyżej 12 m można zamówić.
Czy belki BSH można stosować na zewnątrz?
Drewno klejone BSH stosuje się przede wszystkim wewnątrz budynków i pod zadaszeniem, np. w wiatach, carportach i na zadaszonych tarasach. Belka narażona na deszcz wymaga zabezpieczenia preparatem do drewna oraz rozwiązań konstrukcyjnych, które odprowadzają wodę, np. obróbek blacharskich na czołach i odsunięcia od gruntu.
